Experiencia de la KMU 100
Con la KMU 100, ISELI presenta una solución tecnológicamente innovadora para el procesamiento de sierras circulares con recubrimiento de carburo de tungsteno. La máquina destaca por numerosas innovaciones tecnológicas y establece nuevos estándares en precisión y eficiencia.
La KMU 100 procesa sierras circulares con un diámetro de 300 a 1800 mm y está impulsada por un total de ocho ejes controlados por CNC. Tres ejes se encargan de la posicionamiento preciso de la sierra y el avance, mientras que los otros cinco ejes controlan el proceso de afilado con alta precisión.
El cabezal de afilado constituye el núcleo de la máquina. Equipado con un husillo de afilado refrigerado por agua y sensores modernos, garantiza una máxima seguridad en el proceso y resultados óptimos de afilado.
Viva con la KMU 100 la próxima generación en el procesamiento de sierras circulares: innovadora, confiable y eficiente.
El husillo de afilado tiene dos extremos de eje. En un extremo se monta la rueda de afilado para la cara y el dorso, y en el otro extremo las dos ruedas de afilado para el afilado de los flancos y las ranuras para el desprendimiento de virutas. De este modo, se accionan un total de tres ruedas de afilado. En cuanto a la tecnología de sensores, cuenta con un palpador 3D con el que se pueden medir con precisión los dientes de la sierra, así como un sensor acústico que se encarga de la detección de los dientes de la sierra en el modo automático. Además, la KMU 100 dispone de una compensación de desgaste para las ruedas de afilado de la cara y el dorso.
En colaboración con nuestros experimentados técnicos de procesos, se han desarrollado nuevas geometrías de dientes de sierra, especialmente para sierras de metal, que marcan nuevos estándares en cuanto a vida útil y fiabilidad. ¡Para afilar estas geometrías de dientes de sierra, se requiere un nivel máximo de precisión y exactitud! Para introducir las complicadas geometrías de los dientes de sierra, el operador dispone de un sofisticado concepto de control que es intuitivo y rápido de usar. Se crean recetas para cada sierra, que pueden guardarse y recuperarse en cualquier momento. Esto puede hacerse paralelamente al proceso de afilado. ¡Una gran ventaja! De esta forma, no hay tiempos de inactividad durante la introducción de los datos.
El proceso de afilado completamente automático

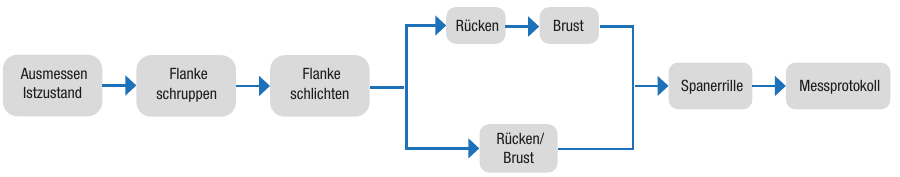

Como se muestra en la imagen a continuación, el afilado se realiza siguiendo el proceso descrito. Los procesos individuales pueden ser activados o desactivados según sea necesario. De esta manera, la máquina puede encargarse de todo el proceso de afilado, desde la medición del estado actual de la sierra hasta el registro de la medición de control.
Datos técnicos
| Datos de procesamiento: | |
| Paso de dientes | 10 – 150 mm |
| Altura del diente | 6 – 30 mm |
| Ángulo de corte | +25° a -25° |
| Ángulo de ranura de corte | 0 - 10° |
| Discos de rectificado: | |
| Rectificado de cara / espalda | 200 mm |
| Rectificado de flanco | 100 / 125 mm |
| Ranura de corte | 100 / 125 mm |
| Velocidad periférica | programmable |
| Serras circulares: | |
| Diámetro exterior | 300 - 1'800 mm |
| Diámetro del agujero | 100 mm |
| Datos eléctricos: | |
| 1 motor de rectificado | 1,1 KW |
| Bomba de refrigerante | 1,1 KW |
| Extracción electrostática | 0,40 KW |
| Extracción de neblina | 0,75 KW |
| Aire: | |
| Conexión de aire | 6 bar |
| Información de envío: | |
| Peso de la máquina | 4 300 kg |
| Altura de la máquina (total) | 2 950 mm |
| Longitud de la máquina (total) | 5 100 mm |
Manejo de sierras circulares
La máquina funciona como un sistema autónomo y no requiere dispositivos periféricos adicionales. Sin embargo, para el manejo de sierras circulares grandes y pesadas, puede integrarse fácilmente con sistemas de manipulación, como un simple grúa o un sistema de carga automatizado con robot. Esta flexibilidad permite una mayor eficiencia y seguridad en el proceso de trabajo, adaptándose a las necesidades específicas de cada empresa y garantizando un manejo preciso y sin esfuerzo de las herramientas de corte.
Aspectos destacados de la máquina universal de afilado KMU 100:
- El proceso de afilado – todo en un solo paso. Gracias al único concepto de la máquina, todos los pasos de procesamiento se pueden realizar de manera segura en una sola máquina. Esto reduce al mínimo los tiempos de inactividad y los tiempos de carga.
- Concepto innovador de operación. La entrada de las complicadas geometrías de los dientes de la sierra se realiza con soporte gráfico, brindando un valioso soporte visual al operador. Además, los ajustes y los parámetros del proceso se muestran de manera clara y sencilla a través de la pantalla táctil.
- Amplio conocimiento en sierras de metal. Nuestro conocimiento en tecnología de procesos va mucho más allá de las geometrías de afilado. Podemos ayudar a nuestros clientes también en el proceso de corte, mejorando la durabilidad y la fiabilidad de las sierras.
- Procesamiento profesional de sierras de reparación. Las reparaciones, especialmente en sierras circulares grandes con muchos dientes, pueden ser una tarea ardua. Nuestra máquina ofrece la posibilidad de detectar y afilar de forma autónoma el diente de reparación, gracias al sistema de medición integrado. Y todo esto sin entradas externas o la necesidad de posicionar manualmente la sierra.
- Diseño sencillo y abierto para opciones de integración. Las sierras circulares pesadas dificultan un trabajo ergonómico y saludable para el operador. Gracias a su diseño abierto en la parte frontal con puerta automática, es posible cargar la máquina mediante un sistema de manejo desde el frente o desde arriba.
- Seguridad del proceso. Gracias a sistemas integrados como la compensación del desgaste del disco de afilado, mediciones de control durante el proceso de afilado y protección contra sobrecarga del husillo de afilado, se garantiza una alta seguridad del proceso y una calidad de afilado excelente.
