Expertise de la KMU 100
L'innovation de la maison ISELI ! La PME 100 a été équipée de nombreux nouveaux points forts techniques. Elle affûte entièrement des scies circulaires à plaquettes en métal dur d'une plage de diamètres de 300 à 1800 mm. Au total, la machine commande huit axes à commande numérique. Trois d'entre eux sont utilisés en premier lieu pour le positionnement de la lame de scie et l'avance, les cinq autres se chargent du déplacement de la tête d'affûtage. La tête d'affûtage constitue le cœur de la machine. Elle se compose d'une broche porte-meule refroidie à l'eau et des capteurs correspondants afin de garantir la sécurité du processus..
La broche porte-meule possède deux extrémités d'arbre. La meule de poitrine et la meule dorsale sont montées à l'une des extrémités, tandis que les deux meules pour la rectification des flancs et des rainures des copeaux sont montées à l'autre extrémité. Ainsi, trois meules sont entraînées au total. Parmi les capteurs, on trouve un palpeur de mesure 3D qui permet de mesurer avec précision les dents de scie, ainsi qu'un capteur sonore qui se charge du palpage des dents de scie en mode automatique. En outre, la PME 100 dispose d'une compensation d'usure de la meule de poitrine et de la meule dorsale.
En collaboration avec nos techniciens de processus expérimentés, de nouvelles géométries en dents de scie ont été développées spécialement dans le domaine du sciage des métaux, qui établissent de nouvelles références en matière de durée de vie et de fiabilité. L'affûtage de ces géométries en dents de scie requiert un maximum de précision et d'exactitude ! Pour la saisie des géométries compliquées en dents de scie, l'opérateur dispose d'un concept de commande sophistiqué, qui s'utilise de manière intuitive et rapide. Des recettes sont créées pour les différentes lames de scie, qui peuvent être sauvegardées et appelées à tout moment. Cela peut se faire parallèlement au processus d'affûtage. Un grand avantage ! Car de cette manière, il n'y a pas de temps d'arrêt pendant la saisie.
Le processus de ponçage entièrement automatisé

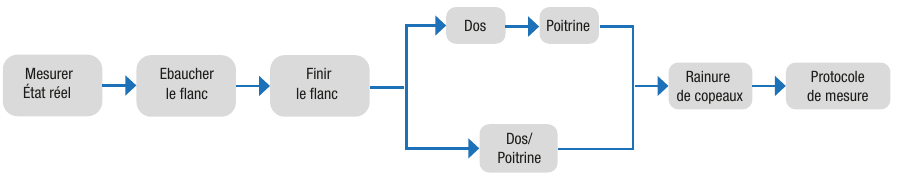

Comme le montre l'illustration ci-dessous, le meulage s'effectue en principe selon le processus décrit. Certains processus peuvent être activés ou désactivés individuellement. Ainsi, sur demande, la machine prend en charge l'ensemble du processus d'affûtage, de la mesure de l'état réel de la lame de scie à l'établissement du procès-verbal de la mesure de contrôle.
Données techniques
| Données d'usinage : | |
| Pas de la denture | 10 –150 mm |
| Hauteur de dent | 6 – 30 mm |
| Angle de coupe | -20° bis +35° |
| Réglage de la rainure du brise-copeaux | 0 - 10° |
| Meules de rectification : | |
| Meulage de la poitrine / du dos | 200 mm |
| Meulage des flancs | 100 / 125 mm |
| Rainure à copeaux | 100 / 125 mm |
| Vitesse périphérique | programmable |
| Scies à lame circulaire : | |
| Diamètre extérieur | 300 - 1'800 mm |
| Diamètre d'alésage | 100 mm |
| Puissance de raccordement : | |
| 1 moteur de meulage | 1.1 KW |
| Pompe à eau de refroidissement | 1.1 KW |
| Aspiration électrostatique | 0.40 KW |
| Aspiration de brouillard | 0.75KW |
| Air : | |
| Prise d'air | 6 bar |
| Informations sur l'expédition : | |
| Poids de la machine | 4'300 kg |
| Hauteur de la machine (totale) | 2'950 mm |
| Longueur de la machine (totale) | 5'100 mm |
Manipulation de la lame de scie circulaire
La machine fonctionne comme un système fermé et ne nécessite aucun autre équipement périphérique. Pour la manipulation des lames de scie circulaire de grande taille et donc lourdes, la machine peut toutefois être combinée avec des systèmes de manutention, comme une simple grue ou par équipement robotisé.
Points forts de la ponceuse universelle KMU 100
- Le processus de rectification - tout en un. Grâce au concept unique de la machine, toutes les étapes d'usinage peuvent être réalisées de manière sûre dans une seule machine. En conséquence, les temps d'arrêt et d'équipement sont réduits au minimum.
- Un concept de commande innovant. La saisie des géométries complexes en dents de scie s'effectue à l'aide de graphiques et offre à l'opérateur un support visuel précieux. De plus, les réglages et les grandeurs de processus sont représentés de manière simple et claire au moyen d'un écran tactile.
- Un vaste savoir-faire dans le domaine du sciage des métaux. Notre expertise dans le domaine de la technique des processus va bien au-delà des géométries de rectification. Nous pouvons par exemple aider nos clients dans le processus de sciage en augmentant la durée de vie et la fiabilité.
- Traitement professionnel des lames de scie de réparation. Les réparations sont un sujet fastidieux, en particulier sur les grandes lames de scie circulaire avec de nombreuses dents de scie. Grâce à un système de mesure intégré, notre machine offre la possibilité de reconnaître de manière autonome la dent de réparation et de l'affûter en conséquence. Et ce, sans entrée externe ni positionnement manuel de la lame de scie.
- Une conception simple et ouverte pour les possibilités d'attachement. Les lourdes scies circulaires ne permettent guère à l'opérateur de travailler de manière ergonomique et saine. Grâce à la conception ouverte de la face avant du boîtier avec porte automatique, il est possible d'équiper la machine par l'avant ou par le haut au moyen d'un système de manutention.
- Sécurité des processus. Grâce à des systèmes intégrés tels que la compensation de la meule, les mesures de contrôle pendant le processus de meulage ou la protection contre les surcharges de la broche porte-meule, une sécurité maximale du processus et une qualité de meulage sont garanties.
