KHF 300

Rectifieuse de flancs entièrement automatique, à commande CNC, pour l'usinage complet de la surface de dépouille des flancs sur les lames de scie circulaire au carbure [avec système de mesure intégré et préparation pour la robotisation].

Die Zahngeometrie wird in nur einer Einstellung geschliffen. Jedes Sägeblatt wird beim Einfahren in die Schleifstellung automatisch durchmesserunabhängig positioniert. Anschliessend vermisst ein Messtaster die Zahngeometrien. Eine hohe Präzision ist Voraussetzung für spätere exakte Schleifergebnisse.

Highlights

  • Conçu pour l'usinage entièrement automatique de scies circulaires à plaquettes en métal dur
  • Avance de la lame de droite à gauche, y compris le suivi du rayon
  • Le concept de machine peu encombrant permet une grande ergonomie et une excellente maniabilité
  • Accès facile pour les travaux de maintenance sur l'armoire électrique, la pompe d'arrosage, le système pneumatique et le dispositif d'effacement
  • Possibilité de mémorisation illimitée des paramètres de la scie circulaire
  • Programmation et réglage optimaux, rapides et sûrs des paramètres de la scie circulaire.
  • La dent positionnée peut également être affûtée en plusieurs passages.
  • Reconnaissance manuelle ou automatique (au moyen d'un palpeur) de la dent de réparation
  • Protocole de mesure du dépassement de flanc et du décalage de centrage
  • Préparation pour l'intégration d'un système de chargement entièrement automatique (robot)

Programmes d'application

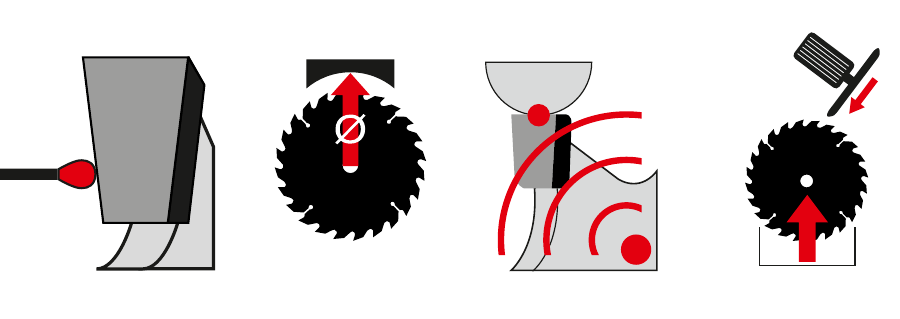

Modes d'usinagePonçage symétrique à partir du centre de la feuille mère Rectification en raison du positionnement automatique des points d'origine des outils Rectification en raison du positionnement manuel des points d'origine de l'outil

Spécifications techniques

Géométrie des dents :librement programmable
Pas de la denture :10* - 120* mm (*selon les paramètres de la lame)
Épaisseur de la lame : jusqu'à 8 mm
Angle de dépouille du front de dent :0° à 5°
Dos de la dent Angle de dépouille :0° `a 5°

Scies circulaires :Ø 180 - 860 mm (sans robot)
 Ø 200 - 820 mm (avec robot)
Alésage de la scie circulaire :Ø 22 - 200 mm
 en option à partir de Ø 15 mm

Meule boisseau :Ø 100 mm
Alésage de la meule :Ø 20 mm

Raccordement électrique :400V 3Ph 50Hz, 6 kVA
Raccordement air comprimé :6 bar
