KHB 100 / 110

Affûteuse entièrement automatique pour l’usinage complet de la face de coupe
et de la face de dépouille sur les lames de scie circulaire

Avec les machines de meulage avancées d’ISELI, vous pouvez traiter les faces de coupe et de dégagement des lames de scie circulaire en carbure en une seule mise en place. Grâce à la détection automatique du point zéro de l’outil en touchant la roue de meulage sur la dent, une grande précision et efficacité sont garanties. Cela permet de gagner du temps, de réduire les sources d’erreurs et d’augmenter la productivité. Les machines offrent une utilisation conviviale, sont conçues pour la flexibilité et l’efficacité, et permettent un usinage rapide et précis. Les machines ISELI garantissent des performances de coupe maximales, une longue durée de vie des outils et une grande fiabilité, ce qui en fait un investissement précieux pour toute production. Faites confiance à ISELI pour affûter vos lames de scie circulaire de manière optimale et maximiser la productivité.

Highlights

  • Sur les scies circulaires HM, la face du dent et le dos du dent sont précisément meulés contre le tranchant.
  • Le concept de machine compact permet une grande ergonomie et une excellente maniabilité.
  • L'alimentation de la lame se fait de droite à gauche, avec un suivi du rayon pour des performances de coupe optimales.
  • Programmation optimale, rapide et sécurisée, ainsi que l'ajustement des paramètres des scies circulaires pour une production efficace.
  • Le dent positionné peut également être affûté en plusieurs passes pour garantir une précision maximale.
  • Chaque géométrie de dent, y compris les angles de chanfrein et de coupe, est meulée en une seule opération.
  • Les angles de coupe (dos du dent) peuvent être sélectionnés et ajustés individuellement selon les besoins.
  • Grande flexibilité pour le traitement de différents types et tailles de dents, ce qui permet une large gamme d'applications.
  • Les machines offrent une interface conviviale pour une utilisation facile et des temps de changement rapides.
  • Conception ergonomique pour un entretien facile et une réduction des temps d'arrêt.

Programmes d'application

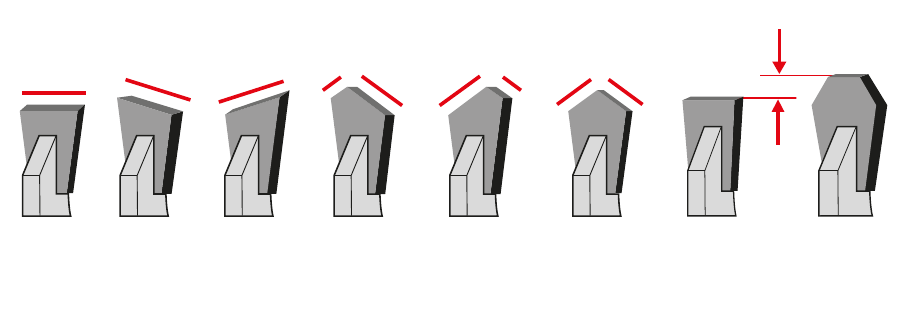

Dos de la dentPonçage en dégradé Taille en biseau jusqu'à 45°/ chanfrein Surface libre Dent d'ébauche et de finition avec différence de hauteur Denture de groupe jusqu'à 8 dents

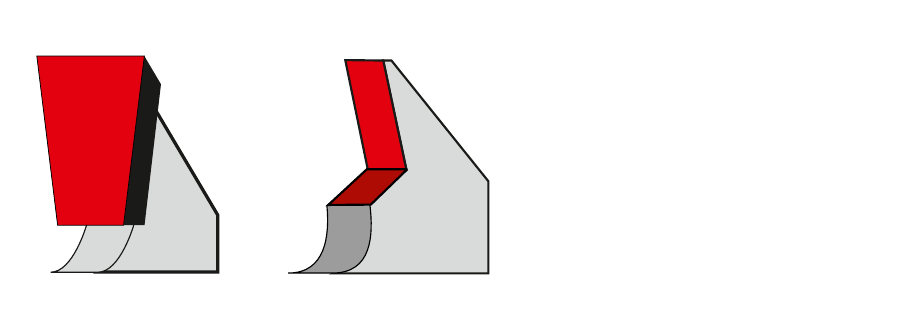

Poitrine dentaire KHB 100Taille en dégradé Siège de la plaque

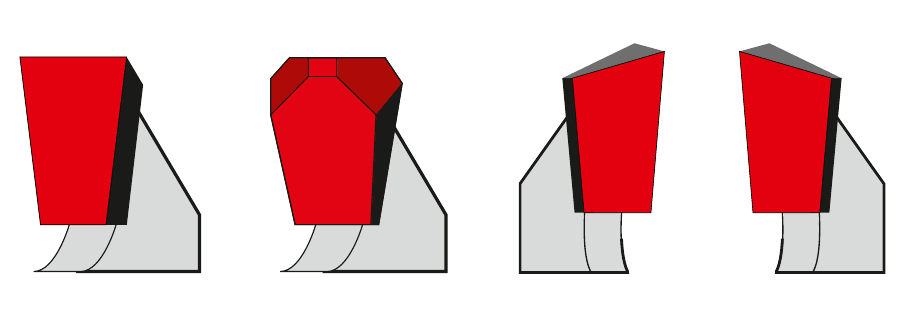

Poitrine dentaire KHB 110Taille en degrés Chanfreinage de la face de coupe jusqu'à 30

Downloads

Brochure

Spécifications techniques

Géométrie des dents : librement programmable
Pas de la denture :8* - 120* mm (*selon les paramètres de la lame)
Hauteur de la dent : jusqu'à 40 mm
Épaisseur de la lame : jusqu'à 8 mm
Angle de coupe du front de taille :-12° à + 30°
Affûtage du front de dent :droit
Affûtage du dos de la dent :droit
 Affûtage en biais / chanfreinage 0° à 45°
Différence de hauteur de dent :0  jusqu'à 1.0 mm

Scies circulaires :Ø 180 - 860 mm
Alésage de la scie circulaire :Ø 22 - 200 mm

Meule :Ø 200 - 250 mm
Alésage de la meule :Ø 32 mm
Puissance du moteur d'affûtage :2,2 kW

Raccordement électrique :400V 3Ph 50Hz, 6 kVA
Raccordement air comprimé :6 bar
Réservoir d'arrosage :200 l
