KHB 200

Affûteuse à commande entièrement automatique pour l'usinage complet de la face de coupe et de la face de dépouille sur les lames de scie circulaire au carbure [avec système de mesure intégré].

Le palpeur de mesure intégré en standard enregistre tous les paramètres importants tels que la largeur de coupe, l'épaisseur de la grume et l'angle de coupe. Le point zéro de l'outil peut être déterminé automatiquement en palpant la meule sur la dent de scie.

Highlights

  • Le concept peu encombrant de la machine permet une excellente maniabilité.
  • Accès facile pour les travaux de maintenance sur l'armoire électrique, la pompe de refroidissement, le système pneumatique et le dispositif d'extinction.
  • Programmation et réglage rapides et sûrs des paramètres de la scie circulaire.
  • Commande "LINUX Debian 10" avec processeur multicœur.
  • Chaque géométrie de dent, y compris l'angle de chanfreinage et d'inclinaison, est affûtée en un seul réglage.
  • Reconnaissance de la dent de réparation au moyen d'un palpeur de mesure
  • Protocole de mesure pour l'angle de coupe, l'angle de dépouille, l'affûtage en biais du dos de la dent et les dépassements.
  • Après le processus d'affûtage, la concentricité est mesurée sur la circonférence et consignée.
  • Tous les axes sont équipés de guides linéaires à rouleaux très résistants

Programmes d'application

Dos de la dentPonçage en dégradé Taille en biseau jusqu'à 30/ chanfreinage face libre Dent d'ébauche et de finition Denture de groupe jusqu'à 8 dents

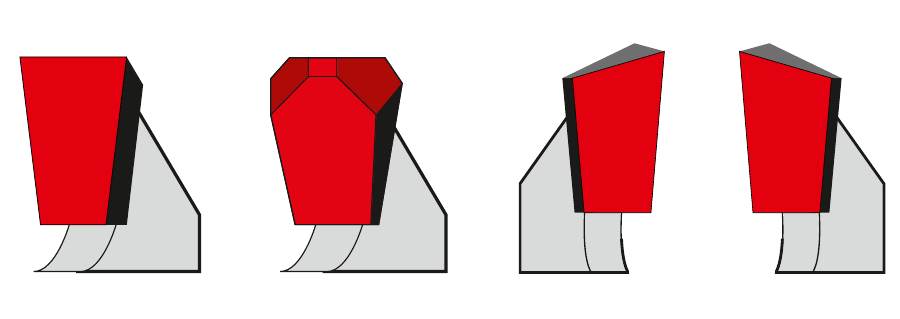

Poitrine de la dentTaille en degrés Denture de groupe jusqu'à 8 dents

Spécifications techniques

Géométrie des dents :librement programmable
Pas de la denture :8* - 120* mm (*selon les paramètres de la lame)
Hauteur de la dent : jusqu'à 40 mm
Épaisseur de la lame : jusqu'à 8 mm
Angle de coupe du front de taille :-25° à + 30°
Affûtage du front de dent :droit
 Ponçage en biais de 0° à 30
Affûtage du dos de la dent :droit
 Ponçage oblique / chanfreinage 0° à 45
Différence de hauteur de dent :0  jusqu'à 1.0 mm

Scies circulaires :Ø 180 - 860 mm
Alésage de la scie circulaire :Ø 22 - 200 mm

Meule :Ø 200 - 250 mm
Alésage de la meule :Ø 32 mm
Puissance du moteur d'affûtage :0,75 kW

Raccordement électrique :400V 3Ph 50Hz, 6 kVA
Raccordement air comprimé :6 bar
